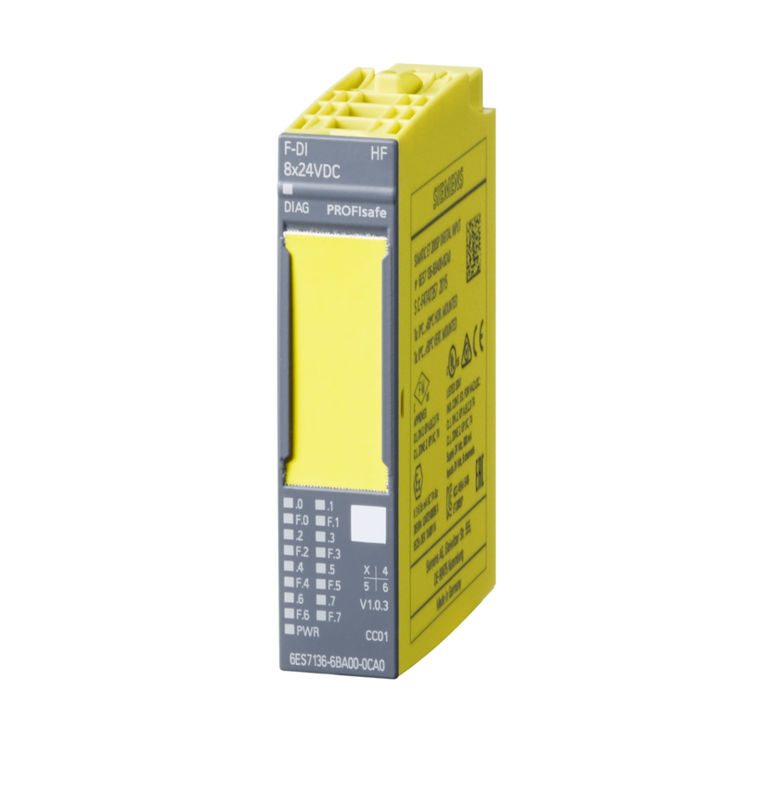

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Elektronisches Modul 100% Original

Nutzbare Basis-Einheiten

Für eine Ein- oder Mehrleiterschaltung stehen BaseUnits mit einer angemessenen Anzahl von Endgeräten zur Verfügung.

Eine leichte BaseUnit öffnet eine neue Lastgruppe. Die Stromversorgung der Sensoren muss über diese BU gespeist werden. Die erste BU neben dem Schnittstellenmodul muss immer eine leichte BU sein.

Eine dunkle BaseUnit leitet die Stromversorgung der benachbarten Licht BaseUnit auf der linken Seite über selbstmontierende Spannungsbusse weiter..

Alle Varianten, die dem BU-Typ des I/O-Moduls entsprechen, können als BaseUnits verwendet werden.

Farbkennzeichnung der Endgeräte

Die Potentiale an den Endgeräten der BaseUnit werden vom I/O-Modul definiert.die Potenziale der Endgeräte können durch modulspezifische Farbkode-Etiketten identifiziert werden, um Verdrahtungsfehler zu vermeiden. Das farbcodierte Etikett, das mit dem jeweiligen E/A-Modul übereinstimmt, wird durch den Farbcode CCxx des E/A-Moduls definiert. Dieser Farbcode wird ebenfalls auf der Vorderseite des Moduls gedruckt.

In BaseUnits mit den 10 internen jumperten AUX-Terminals können diese auch mit Farbcodierungsetiketten identifiziert werden.und gelb/grün.

Systemintegrierte geschützte Verbindung

Für die Verbindung von Kabelschilds, die sowohl platzsparend als auch EMV-optimiert ist, steht eine Schildverbindung zur Verfügung, die schnell und einfach zu montieren ist.Dies besteht aus einem Schildverbindungselement, das an die BaseUnit angeschlossen werden kann und einem Schildterminal für jedes ModulDie Verbindung mit geringer Impedanz zum Funktionsgrund (DIN-Schiene) erfolgt ohne zusätzliche Verkabelung durch den Benutzer.
